Un píxel perfecto. Multiplicado por mil.
El módulo 7×9 RGB que encadenas para construir displays de cualquier ancho.
En detalle

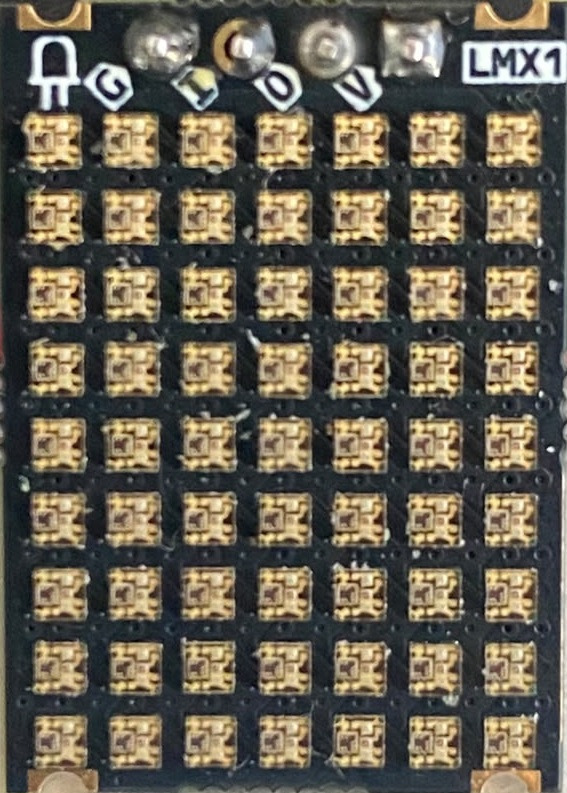

LMX1 es la matriz LED 7×9 RGB que usamos como cimiento de nuestros propios displays (incluido WuaDisplay). Cada módulo trae 63 LEDs SK6805-EC15 direccionables que controlas con FastLED o con la librería WuaDisplay-LMX. Encadénalos a derecha e izquierda para formar un lienzo lógico de (7·N) × 9 píxeles y muestra texto, relojes, marquesinas o pixel art a todo color.
Casos de uso
Repositorios
Diseño abierto: PCB, librería y firmware en GitHub.

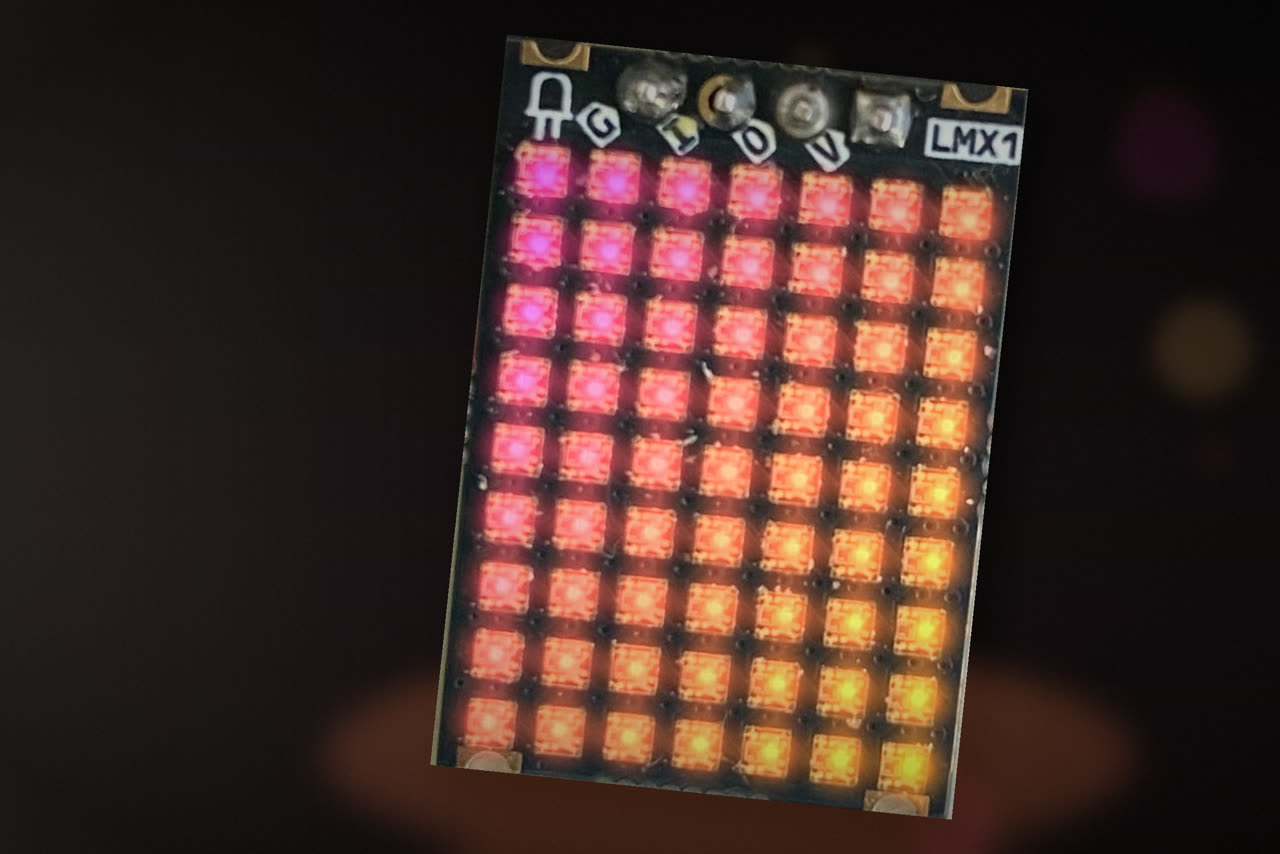

Galería

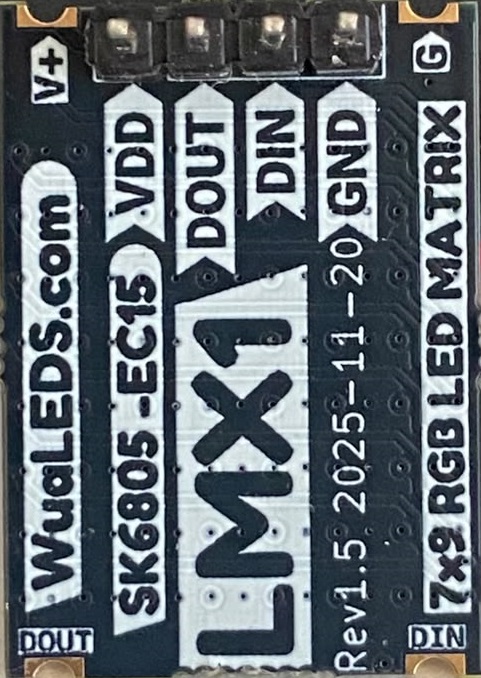

Pinout
A qué corresponde cada pin de la placa.
- G GND (tierra)
- I Datos de entrada
- O Datos de salida
- V Alimentación (5 V)
- Makers y desarrolladores que quieren texto e imágenes en LED sin pelear con el cableado.
- Constructores de letreros, marquesinas y relojes de pared.
- Artistas de pixel art que necesitan densidad y color real.
El problema con las matrices de LED de siempre
- Son grandes, de baja densidad y se ven cuadradas a un metro de distancia.
- Encadenarlas es un nido de cables y soldaduras frágiles.
- Cada fabricante tiene su protocolo; reescribes el código en cada proyecto.
La solución LMX1
- Módulo compacto de 7×9 píxeles RGB direccionables con paso fino: nítido de cerca y de lejos.
- Diseñado para encadenarse horizontalmente: sumas módulos y el lienzo crece solo.
- Un único hilo de datos y nuestra librería WuaDisplay-LMX: el mismo código vale para 1 o 100 módulos.
Lo que lo hace especial
Encadenable sin límite
Conecta módulos en cadena y tu lienzo crece: (7·N) × 9 píxeles. Tan ancho como tu idea.
Cada píxel, su color
LEDs RGB direccionables uno a uno por un solo hilo de datos. Animaciones, texto y degradados a 16 millones de colores.
Listo para FastLED
Compatible con FastLED y con nuestra librería WuaDisplay-LMX: texto, scroll y efectos con una sola API.
Ejemplos de uso
¿Lo quieres para tu proyecto?
Cuéntanos qué quieres construir y te ayudamos a elegir y cotizar.
