Color que respira, en perfil bajo.
La matriz 6×12 RGB con driver AW20216S del LMX2, en versión SMD: mismos efectos sin parpadeo, más compacta.
En detalle

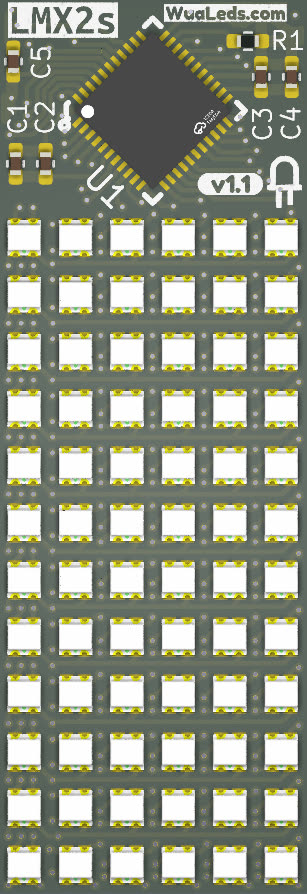

LMX2s es la versión SMD de nuestra matriz 6×12 RGB: el mismo panel gobernado por el driver AW20216S sobre SPI que el LMX2, pero con los pads en montaje superficial en la cara trasera en lugar de headers THT. Obtienes los mismos degradados limpios, atenuación suave y cero parpadeo en cámara, en un formato más compacto (13.8 × 40 mm) y de perfil bajo, ideal para integrarlo pegado a una superficie. Comparte la misma librería WuaDisplay-LMX que el resto de la familia, así que cambias de panel con un flag de compilación.
Casos de uso
Repositorios
Diseño abierto: PCB, librería y firmware en GitHub.
Galería
Pinout
A qué corresponde cada pin de la placa.

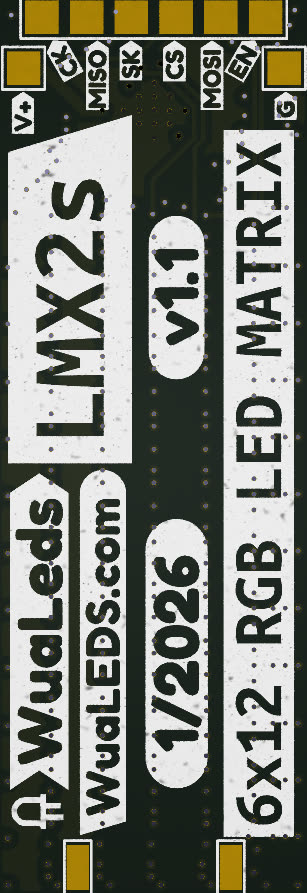

Pads SMD en la cara trasera, en una sola fila (izquierda → derecha).
- V+ Alimentación (5 V)
- CK SCK / Reloj (SPI)
- MISO MISO (SPI)
- SK SYNC (sincronización)
- CS Chip Select (SPI)
- MOSI MOSI (SPI)
- EN Enable
- G GND (tierra)
- Artistas de pixel art y diseñadores de iluminación ambiental.
- Proyectos de efectos, lámparas y arte generativo.
- Makers e integradores que necesitan montaje superficial y perfil bajo.
Cuando el LED direccionable no alcanza
- Los LEDs WS2812 baratos parpadean en cámara y atenúan con saltos visibles.
- Los degradados suaves se ven escalonados y la animación tiembla.
- A veces los headers THT estorban: quieres algo que quede pegado a la superficie.
La solución LMX2s
- Driver AW20216S de corriente constante: cada uno de los 72 LEDs con brillo estable y atenuación fina.
- Interfaz SPI con adaptador RGB565→RGB para refrescos altos y animación fluida.
- Pads SMD en la cara trasera: mismo panel 6×12, más compacto (13.8 × 40 mm) y de perfil bajo.
Lo que lo hace especial
Brillo suave, sin parpadeo
El driver AW20216S maneja cada LED por corriente constante: degradados limpios y atenuación fina, perfectos para arte y ambiente.
Montaje SMD, perfil bajo
Mismo panel 6×12 que el LMX2 pero con pads SMD en la cara trasera: más compacto (13.8 × 40 mm) y listo para integrarse pegado a la superficie.
Misma API que LMX1
La librería WuaDisplay-LMX trata LMX2s como un panel más: cambias de backend con un flag, no reescribes tu proyecto.
Ejemplos de uso
